和貼片電阻一樣，貼片電容同樣是在電子電路中應用極為廣泛的無源電子元器件之一。本文將以國內主要被動元器件制造商風華高科為例，單純從最常見的陶瓷疊層貼片電容(MLCC)和貼片電阻(本文特指厚膜和薄膜貼片電阻兩類)外觀方面的異同進行說明，以便識別。

　　貼片電容和貼片電阻在外觀上的相同點：

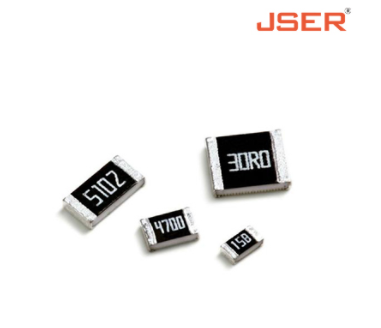

　　1、兩者在外形上很相似，都是長方體。下圖分別是貼片電阻和貼片電容的實物圖片。

　　2、貼片電阻器的規格尺寸(主要指長度和寬度)與貼片電容大部分都相同，例如市場上常見的規格尺寸有0201(0603)、0402(1005)、0603(1608)、0805(2012)、1206(3216)、1210(3225)等。

　　貼片電阻與貼片電容外觀上有哪些不同呢?

　　1、顏色：陶瓷貼片電容表面本體顏色一般是黃色。而貼片電阻的本體顏色為黑色(合金貼片電阻的本體是金屬，也會有其他顏色，例如綠色)。

　　2、本體絲印：貼片電容由于制造工藝中需要在高溫中燒制，因此無法在電容本體上打上標示。而貼片電阻本體上一般都有絲印標示。該打標一般為三位或四位數字，其含義是阻值代碼，其前2位或者前三位是有效數字，最后一位是有效數字后面零的個數。詳見如何通過貼片電阻本體識別標稱阻值。

　　3、規格尺寸：盡管1210等較小規格書尺寸都相同，但是1210以上卻不盡相同，貼片電容可選的規格尺寸更豐富一些，如1808(4520)、1812(4532)、1825(4563)、2220(5750)、2225(5763)、3012(7632)、3035(7690)。而貼片電阻較大封裝常見的只有2010和2512兩種。

        以上就是小編今天分享的內容了，想了解更多貼片電容的資訊，可繼續關注本站！
